Die Weitwurfdüse JD110 eignet sich für die Zufuhr von gekühlter oder erwärmter Luft in großen / hohen Räumen und Hallen. Die Weitwurfdüse ist für die Wandmontage vorgesehen und kann auch direkt am Kanal befestigt werden. Die in jede Richtung schwenkbare Düse ermöglicht eine hohe Variabilität in der Strahllenkung. Die Düse kann horizontal wie vertikal um 30° in jede Richtung geneigt werden (zusammen je 60° Schwenkradius). Zudem eignen sich die Weitwurfdüsen für große Wurfweiten.
Die Weitwurfdüse JD110 ist nicht für den Einbau in Fußböden geeignet (Lüftungsgitter für die Fußbodenmontage finden Sie hier).
Die Weitwurfdüse JD110 für die Wandmontage hat folgende Eigenschaften:
- Düsenkörper aus Aluminium
- Befestigungsflansch aus Stahl
- RAL 9010 lackiert (reinweiß)
- variable Düse (±30° horizontal und vertikal)
- Luftverteilung erfolgt strahlenförmig
- je eine Düse
- geeignet für die Montage in der Wand

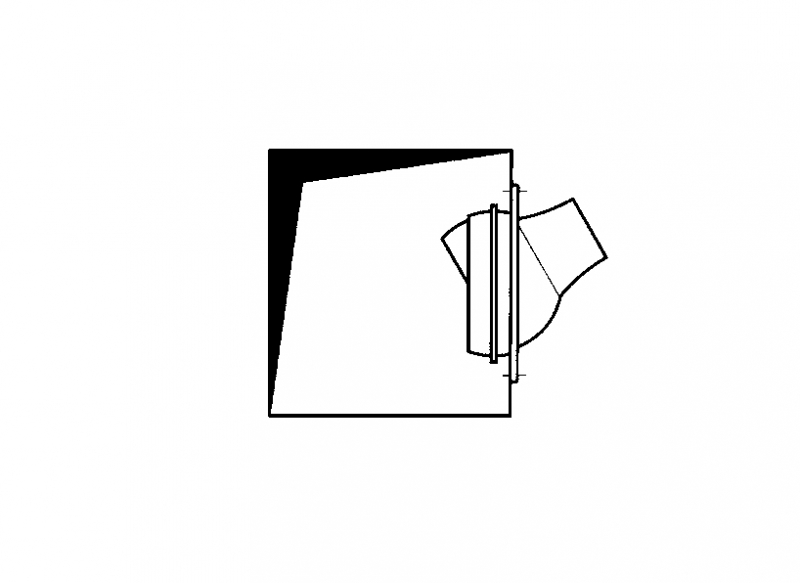

- geeignet für Befestigung direkt am Kanal
- Montage durch Verschraubung
- für hohe Räume geeignet
Nennmaß des Lüftungsgitters [Außenmaß inkl. Rahmen / Wandöffnung]:
- Ø 160 [248 / ca. 200] mm - siehe dazu auch techn. Zeichnung (Bild 2)
Nachfolgende Tabelle zeigt die möglichen Volumenströme [m³/Std.] bei verschiedenen Schallleistungspegeln [db(A)]:
| Nennmaß | 25 dB(A) | 30 dB(A) | 35 dB(A) |
|---|---|---|---|
| Ø 160 mm | 295 m³/h | 347 m³/h | 408 m³/h |
Lüftungsgitter für besondere Anforderungen in Sonderformaten sind auf Anfrage erhältlich.
Eine flexible Fertigung sorgt dafür, dass eine Lieferung meist innerhalb 1-2 Wochen erfolgen kann. Die rotec GmbH kann einen bundes- und europaweiten Versand von Lüftungsgittern anbieten. Dabei kann die Lieferung unter anderem werktäglich in die Großräume Berlin, Hamburg, München, Frankfurt, Köln, Stuttgart, Leipzig, Dresden, Bremen, Düsseldorf. Hannover, Kiel, Rostock oder Nürnberg erfolgen. Ebenso kann eine Lieferung u.a. nach Österreich, Polen, Luxemburg oder in die Schweiz angeboten werden.
