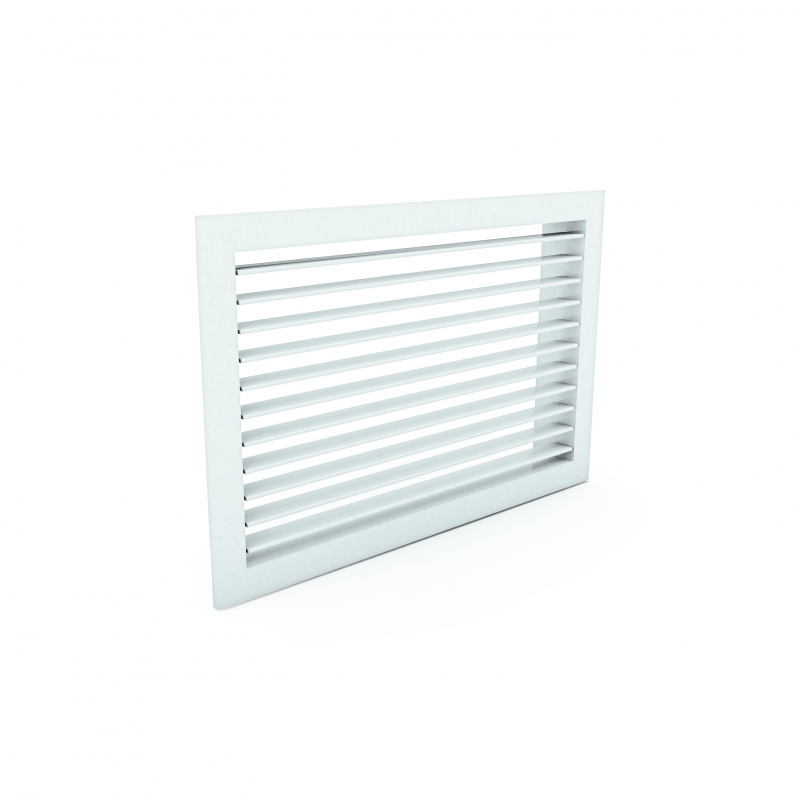

Das Lüftungsgitter GD100 eignet sich für die Zufuhr und Abfuhr von gekühlter Luft in Büroräumen, Läden, Werkstätten, Wohnräumen etc. und ist für die Wandmontage, sowie den Einbau in Brüstungen geeignet. Das Lüftungsgitter GD100 ist nicht für den Einbau in Fußböden geeignet (Lüftungsgitter für die Fußbodenmontage finden Sie hier).
Das Lüftungsgitter GD100 für die Wandmontage hat folgende Eigenschaften:
- Lüftungsgitter aus Stahl
- Profillamellen sind waagerecht montiert und frontseitig einstellbar
- Mittelabstand zwischen den Lamellen 16,7 mm
- geeignet für den Einbau in Wand und Brüstung
- Außenrahmen und Lamellen aus Stahl, in RAL 9010 lackiert (Reinweiß)
Maße der Wandöffnung des Lüftungsgitters [und Außenmaß inkl. Rahmen]:
- Breite: 400 [430] mm
- Höhe: 200 [230] mm
Nachfolgende Tabelle zeigt die möglichen Volumenströme [m³/Std.] bei verschiedenen Schallleistungspegeln [db(A)]:
| Wandöffnung | 25 dB(A) | 30 dB(A) | 35 dB(A) |
|---|---|---|---|
| 400 x 200 mm | siehe Diagramm | siehe Diagramm | siehe Diagramm |
Mögliches Zubehör:

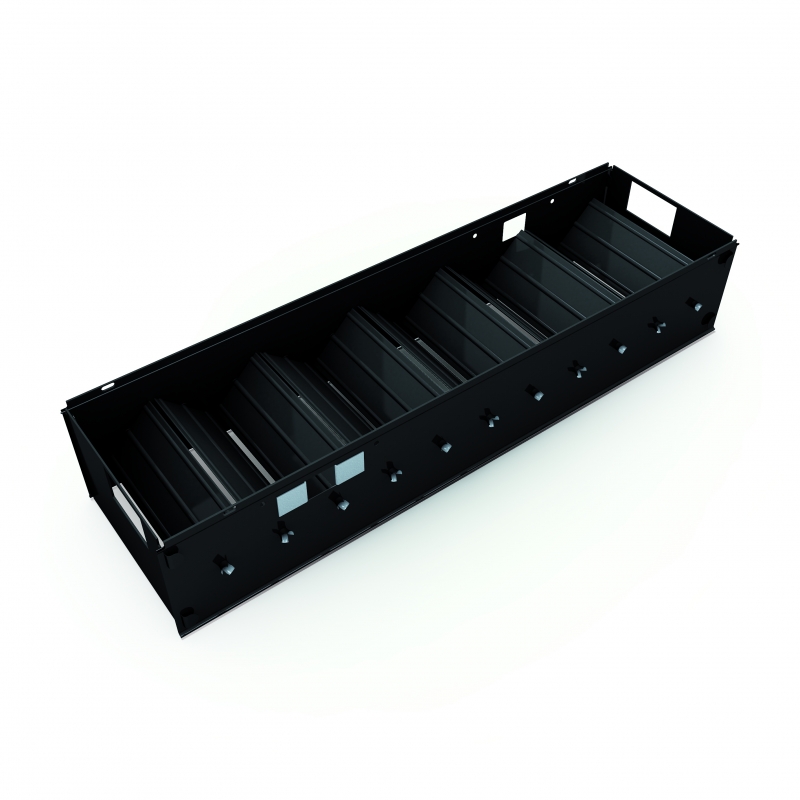

- Luftmengenregulierer: Der Luftmengenregulierer dient der separaten Luftmengenregulierung pro Lüftungsgitter. Er kann durch einfaches einstellen per Schraubendreher reguliert werden. Die Montage erfolgt per einfachem Steckmechanismus auf der Rückseite des Lüftungsgitter GD100. Die zusätzliche Gittertiefe beträgt 50 mm. (Der Luftmengenregulierer muss separat bestellt, bzw. mittels Konfigurator ausgewählt werden)
- Montagerahmen: Der Montagerahmen ist notwendig, um das Lüftungsgitter GD100 ordnungsgemäß in der Wand zu montieren. Der Montagerahmen wird zunächst in der Wand fixiert und das Lüftungsgitter anschließend einfach mittels Klemmfedern eingesetzt und kann dementsprechend auch ohne großen Aufwand zur Wartung demontiert werden. (Der Montagerahmen muss separat bestellt werden, bzw. mittels Konfigurator ausgewählt werden)
Weitere Informationen sowie das technische Datenblatt zu dem Wandgitter GD100 finden Sie hier
Lüftungsgitter in Sonderformaten sind auf Anfrage erhältlich.
Eine flexible Fertigung sorgt dafür, dass eine Lieferung meist innerhalb 1-2 Wochen erfolgen kann. Die rotec GmbH kann einen bundes- und europaweiten Versand von Lüftungsgittern anbieten. Dabei kann die Lieferung unter anderem werktäglich in die Großräume Berlin, Hamburg, München, Frankfurt, Köln, Stuttgart, Leipzig, Dresden, Bremen, Düsseldorf. Hannover, Kiel, Rostock oder Nürnberg erfolgen. Ebenso kann eine Lieferung u.a. nach Österreich, Polen, Luxemburg oder in die Schweiz angeboten werden.
Dieses Produkt ist z.B. kompatibel zu:
 |
Montagerahmen GR001 - 400 x 200 mm
|
